Jawaban Singkat: Cara Mencocokkan Konektor dengan Peralatan Gas Anda
Konektor alat gas baja tahan karat yang tepat dipilih dengan mencocokkan tiga hal sekaligus: diameter saluran masuk alat, jarak fisik antara alat dan katup penutup, dan jenis ulir ujung yang sesuai dengan kebutuhan instalasi lokal. Untuk sebagian besar rentang gas perumahan, a Diameter nominal 1/2 incicicicicicici tabung gas bergelombang stainless steel dengan panjang 24 hingga 48 inci mencakup tata letak dapur umum. Pengering gas biasanya menggunakan diameter 1/2 inci yang sama tetapi lebih panjang sekitar 48 hingga 60 inci sehingga unit dapat ditarik ke depan untuk dibersihkan. Pemanas air gas sering kali memerlukan konektor 3/8 incicici atau 1/2 inci tergantung pada input BTU unit. Memeriksa pelat data alat atau manual pemasangan untuk mengetahui ukuran saluran masuk yang diperlukan sebelum memesan konektor adalah satu langkah untuk menghindari sebagian besar ketidakcocokan ukuran.
Bagian di bawah ini membahas logika ukuran, tingkat bahan, panjang standar, struktur, kebiasaan pemasangan, dan serangkaian pertanyaan umum yang dikumpulkan dari percakapan pembelian nyata seputar tabung bergelombang baja tahan karat untuk peralatan gas penghubung.

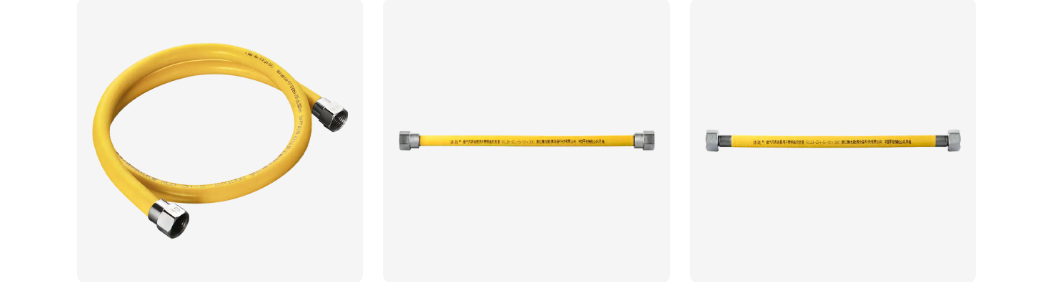

Terbuat Dari Apa Konektor Gas Bergelombang Stainless Steel
Konektor peralatan gas baja tahan karat termasuk dalam keluarga selang logam. Pada intinya terdapat tabung baja tahan karat bergelombang, dibentuk dengan pola bergelombang annular (berbentuk cincin) atau spiral, yang memungkinkan tabung logam ditekuk dan dilenturkan tanpa retak. Inti fleksibel tersebut biasanya dibungkus dengan jaket PVC lembut ekstrusi yang tahan api dan tahan terhadap paparan sinar ultraviolet, melindungi logam di bawahnya dari abrasi, minyak dapur, dan keausan penanganan umum. Perlengkapan ujung berulir dipasang di setiap sisi sehingga konektor dapat menyambungkan saluran gas kaku atau katup penutup di satu ujung ke saluran masuk gas alat di ujung lainnya.
Tabung bergelombang baja tahan karat untuk peralatan gas penghubung biasanya dibuat dari bahan tersebut Baja tahan karat kelas 304 atau 304L , dipilih karena keseimbangan ketahanan terhadap korosi, kemampuan las, dan kinerja penuaan jangka panjang dibandingkan dengan baja karbon biasa. Karena tabung berbentuk bergelombang dan bukan berdinding halus, tabung dapat menyerap sedikit getaran dan pemuaian panas pada sambungan, sehingga mengurangi tekanan pada sambungan berulir selama penggunaan, servis, atau penggantian peralatan normal.
Tidak seperti pipa besi hitam kaku, saluran gas fleksibel baja tahan karat tidak perlu dipotong, diulir, atau ditekuk di lokasi. Selang ini dipasang sebagai rakitan siap pakai, yang merupakan salah satu alasan mengapa selang gas baja tahan karat bergelombang menjadi pilihan umum untuk menyambungkan peralatan rumah tangga yang terkadang perlu dipindahkan untuk pembersihan atau servis, seperti kompor dan pengering.
Di Dalam Konektor: Komponen Inti Dan Bagaimana Kesesuaiannya
Diagram di bawah menunjukkan bagian utama konektor gas bergelombang baja tahan karat, dengan jaket pelindung diperlihatkan sebagian sehingga inti bergelombang di bawahnya terlihat.
- Mur pas ujung - mengikat ulir pada katup penutup alat atau keran gas.
- Inti tabung baja tahan karat bergelombang - saluran bantalan tekanan, bergelombang untuk memungkinkan pembengkokan tanpa tertekuk.
- Jaket PVC pelindung - melindungi inti logam dari abrasi, kelembapan, minyak, dan paparan sinar ultraviolet.
- Konektor benang - ukuran benang jantan atau betina agar sesuai dengan standar perpipaan regional yang digunakan.
- Mesin cuci penyegel - membentuk segel anti bocor di tempat konektor bertemu dengan katup atau port alat.
Faktor Kunci Yang Perlu Diperiksa Sebelum Memilih Konektor
Diameter Dan Kapasitas Aliran Gas
Diameter bagian dalam tabung gas fleksibel baja tahan karat menentukan berapa banyak gas yang dapat melewatinya per menit. Konektor berukuran terlalu kecil pada peralatan BTU tinggi dapat membatasi aliran dan memengaruhi kinerja burner, sementara konektor berukuran besar hanya membuang-buang ruang perutean tanpa memberikan manfaat tambahan. Mencocokkan diameter konektor dengan fitting saluran masuk alat adalah titik awal, bukan hanya sekedar renungan.
Panjang Keseluruhan Dan Jarak Perutean
Mengukur jarak sebenarnya dari katup penutup ke saluran masuk alat, termasuk setiap tikungan di sekitar lemari atau ceruk dinding, menghindari pemesanan konektor yang terlalu pendek untuk dijangkau atau terlalu panjang sehingga kekenduran berlebih harus digulung di belakang alat.
Tipe Pemasangan Akhir Dan Standar Benang
Fitting flare, ulir pipa besi jantan (MIP), dan pipa besi betina (FIP) adalah konfigurasi yang umum. Ulir saluran keluar katup dan ulir saluran masuk alat tidak selalu cocok, jadi mengonfirmasi kedua ujungnya sebelum membeli mencegah keharusan mencari adaptor di kemudian hari.
Kelas Bahan Dan Ketebalan Dinding
Konektor gas baja tahan karat 304 adalah dasar umum untuk penggunaan perumahan dalam ruangan dan komersial ringan karena ketahanannya terhadap korosi di lingkungan dapur dan ruang utilitas pada umumnya. Ketebalan dinding mempengaruhi fleksibilitas dan toleransi tekanan, sehingga instalasi komersial yang lebih berat mungkin memerlukan tabung berdinding lebih tebal.
Peringkat Tekanan Kerja
Setiap konektor diberi peringkat untuk tekanan kerja maksimum. Sambungan peralatan gas alam dan propana perumahan umumnya beroperasi pada tekanan rendah, tetapi peralatan dapur komersial atau sambungan regulator yang lebih besar mungkin beroperasi pada tekanan yang lebih tinggi sehingga memerlukan konektor dengan nilai yang sesuai.
Panduan Ukuran Konektor Berdasarkan Jenis Peralatan Gas
Tabel di bawah ini merangkum diameter nominal umum dan rentang panjang yang terlihat pada peralatan gas rumah tangga biasa dan komersial ringan. Persyaratan sebenarnya harus selalu diperiksa berdasarkan manual peralatan tertentu, karena peringkat keluaran bervariasi antar model.
| Jenis Peralatan | Diameter Nominal Khas | Kisaran Panjang Khas | Pemasangan Ujung Umum |
|---|---|---|---|
| Kisaran Gas / Kompor | 1/2 in | 24 - 48 inci | Suar atau MIP |
| Pemanas Air Gas | 3/8 - 1/2 inci | 24 - 36 inci | Suar |
| Pengering Gas | 1/2 in | 48 - 60 inci | Suar atau MIP |
| Meteran/Regulator Gas | 3/4 - 1 inci | 12 - 24 inci | MIP/FIP |
| Pemanas Dinding / Ruang | 3/8 in | 18 - 36 inci | Suar |
| Pemanggang Luar Ruangan / Pemanas Teras | 1/2 in | 36 - 60 inci | Suar or quick connect |
Panjang Standar Dan Cara Memilih Yang Tepat
Selang gas baja tahan karat bergelombang biasanya tersedia dalam satu set panjang standar sehingga pemasang dapat memilih yang paling cocok daripada memesan khusus untuk setiap pekerjaan. Pendekatan praktisnya adalah dengan mengukur jarak garis lurus dari saluran keluar katup ke saluran masuk alat, menambahkan sedikit kelonggaran untuk tikungan yang lembut daripada sudut yang rapat, dan membulatkannya ke panjang stok berikutnya yang tersedia. Membiarkan konektor sedikit kendur, bukannya merenggang, memungkinkan alat ditarik ke depan untuk dibersihkan atau diservis tanpa memberikan tekanan pada sambungan ujungnya.
Menggulung konektor panjang untuk mengisi kekosongan yang tidak terpakai umumnya tidak disarankan. Penggulungan ketat yang berulang-ulang dapat mengeraskan kerutan selama bertahun-tahun pergerakan alat, jadi memilih panjang yang sesuai dengan jarak perutean sebenarnya lebih baik daripada membeli yang berukuran besar dan menggulung kelebihannya.
Baja Tahan Karat 304 Dibandingkan Bahan Tabung Umum Lainnya
Konektor gas baja tahan karat 304 lebih disukai untuk pekerjaan peralatan gas dalam ruangan terutama karena kandungan kromium dan nikelnya, yang membentuk lapisan oksida pasif tipis pada permukaan yang tahan terhadap noda dan lubang di udara dapur atau ruang utilitas pada umumnya. Dibandingkan dengan baja tahan karat 201, yang menggantikan sebagian nikel dengan mangan untuk mengurangi biaya, baja tahan karat kelas 304 umumnya lebih tahan terhadap paparan jangka panjang terhadap kelembapan dan bahan kimia pembersih rumah tangga yang ringan. Baja karbon galvanis, terkadang terlihat pada perangkat keras yang lebih tua atau berbiaya lebih rendah, bergantung pada lapisan seng yang dapat aus seiring waktu, setelah itu baja di bawahnya terkena korosi.
Tabung gas fleksibel baja tahan karat dengan kualitas 304 atau 304L juga cenderung mempertahankan fleksibilitasnya dengan lebih baik melalui siklus pembengkokan yang berulang, karena kerutan tidak terlalu rentan terhadap pengerasan dan keretakan dibandingkan dengan alternatif yang lebih tipis atau kualitas lebih rendah.
| Properti | 304 Tahan Karat Steel | 201 Tahan Karat Steel | Galvanis Steel |
|---|---|---|---|
| Ketahanan Korosi | Lebih tinggi | Sedang | Turunkan setelah lapisannya aus |
| Fleksibilitas Retention | Bagus | Bagus | Sedang |
| Penggunaan Dalam Ruangan yang Khas | Umum | Umum in budget lines | Kurang umum saat ini |
Ketahanan Korosi Dan Kinerja Jangka Panjang Dalam Pelayanan
Kandungan kromium dalam baja tahan karat 304 dan 304L membentuk lapisan oksida pasif yang dapat diperbaiki sendiri pada permukaan tabung. Ketika permukaan tergores selama penanganan atau pemasangan, lapisan film tersebut cenderung terbentuk kembali dengan sendirinya karena adanya paparan udara normal, yang menjadi alasan mengapa tabung bergelombang baja tahan karat untuk peralatan gas penghubung terus dipilih dibandingkan alternatif baja karbon biasa di dapur dan ruang utilitas di mana kelembapan dan percikan sesekali sering terjadi.
Kinerja jangka panjang masih dipengaruhi oleh lingkungan instalasi. Kontak langsung dalam waktu lama dengan bahan pembersih berbahan dasar klorin, udara asin di dekat properti pesisir, atau genangan air di sekitar konektor secara bertahap dapat memengaruhi baja tahan karat bahkan selama bertahun-tahun. Menjaga konektor tetap bersih dari zona percikan bahan kimia keras dan memastikan area pemasangan memiliki ventilasi yang memadai akan mendukung masa pakai yang lebih lama.
Praktik Terbaik Instalasi dan Penanganan
- Matikan pasokan gas di katup utama atau peralatan sebelum melepaskan konektor lama.
- Periksa saluran gas fleksibel baja tahan karat baru dari kekusutan, penyok, atau kerusakan pengiriman sebelum memasangnya.
- Hindari tekukan yang lebih rapat dari radius tekukan minimum konektor, karena lipatan tajam dapat melemahkan kerutan.
- Putar mur ujung saat mengencangkan daripada memutar badan tabung, agar kerutan tidak tertekan.
- Gunakan kunci pas dengan ukuran yang tepat dan hindari torsi berlebih pada sambungan ulir melebihi batas yang diperlukan untuk mendapatkan segel yang pas.
- Lakukan pemeriksaan gelembung sabun dan air pada setiap sambungan setelah pemasangan untuk memastikan tidak ada kebocoran sebelum memulihkan aliran gas.
- Arahkan konektor jauh dari jalur api pembakar, area tetesan oven, dan komponen pengering yang bergerak untuk menghindari panas atau keausan mekanis.
Kesalahan Umum Yang Harus Dihindari Saat Memilih Konektor
- Menggunakan kembali konektor lama pada peralatan yang baru dipasang alih-alih memasang konektor baru ke unit baru.
- Memilih diameter yang lebih kecil dari saluran masuk alat, yang dapat membatasi aliran gas ke pembakar.
- Merutekan konektor melalui celah pintu lemari atau jalur laci yang dapat terjepit berulang kali seiring waktu.
- Mengabaikan radius tekukan minimum dari pabrikan saat menekan konektor ke ruang sempit di belakang peralatan.
- Mencampur jenis ulir yang tidak kompatibel dengan adaptor improvisasi alih-alih mencari konektor dengan pemasangan ujung yang benar.
- Melewatkan pemeriksaan kebocoran pasca pemasangan, yang merupakan langkah cepat untuk memastikan setiap sambungan tersegel dengan benar.
Tentang Teknologi Peralatan Energi Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. meneliti, memproduksi, dan memproses peralatan energi, dengan rangkaian produk yang mencakup selang logam, komponen pipa gas alam, perlengkapan pipa, perlengkapan saniter, katup, produk plastik, dan perangkat keras. Perusahaan ini beroperasi dari sebuah fasilitas di Yuyao, Ningbo, Zhejiang, seluas sekitar 40 hektar dengan bangunan pabrik sekitar 30.000 meter persegi.
Kemampuan produksi mencakup 30 jalur pengelasan dan pembentukan bersama dengan 2 jalur tungku hidrogen peleburan padat tanpa gangguan, didukung oleh peralatan pengujian seperti spektrometer pembacaan langsung analisis bahan logam dan penguji kekencangan aliran yang digunakan untuk memeriksa rakitan yang telah selesai sebelum meninggalkan pabrik. Sebagai produsen konektor gas baja tahan karat dan pemasok konektor gas baja tahan karat, perusahaan memproduksi tabung bergelombang baja tahan karat untuk peralatan gas penghubung bersama dengan produk selang logam dan pemasangan pipa terkait, didukung oleh tim penelitian, desain, dan produksi internal.
Bekerja sebagai produsen konektor gas fleksibel, Zhejiang Zhenlong Energy Equipment Technology terus membangun hubungan kerja sama dengan mitra baik di dalam negeri maupun internasional seputar tujuan manufaktur bersama.
Pertanyaan yang Sering Diajukan
Q1. Apa itu konektor gas stainless steel?
Rakitan selang logam fleksibel yang menghubungkan katup pasokan gas ke saluran masuk alat, dibuat di sekitar inti tabung baja tahan karat 304 atau 304L bergelombang dengan jaket PVC pelindung dan alat kelengkapan ujung berulir.
Q2. Apa itu tabung gas baja tahan karat bergelombang?
Tabung logam berbentuk akordeon bergerigi di tengah konektor. Bentuk gelombang melingkar atau spiral memberikan fleksibilitas pada tabung sambil tetap menahan tekanan gas dengan aman di sepanjang tabung.
Q3. Apa itu konektor alat gas fleksibel?
Konektor apa pun yang dirancang untuk ditekuk dan dilenturkan selama pemasangan dan pergerakan peralatan, berbeda dengan pipa besi hitam atau pipa tembaga yang kaku. Konektor bergelombang baja tahan karat adalah pilihan fleksibel paling umum yang digunakan di dalam ruangan.
Q4. Untuk apa konektor gas baja tahan karat digunakan?
Menyambungkan saluran gas tetap atau katup penutup ke peralatan gas rumah tangga dan komersial, memungkinkan sedikit pergerakan untuk pembersihan, servis, atau penggantian peralatan.
Q5. Peralatan apa yang menggunakan konektor gas?
Kompor dan kompor gas, oven, pemanas air tanpa tangki dan penyimpanan, pengering pakaian, pemanas dinding atau ruangan, perapian gas, meteran, dan peralatan memasak di luar ruangan seperti pemanggang dan pemanas teras.
Q6. Apa perbedaan antara selang gas dan konektor gas?
Kedua istilah tersebut sering kali menggambarkan produk yang sama. Konektor biasanya mengacu pada rakitan tetap yang sesuai kode yang menghubungkan peralatan ke katup penutup, sementara selang terkadang dapat menggambarkan tabung fleksibel yang lebih umum.
Q7. Berapa ukuran konektor gas yang saya perlukan?
Ukuran yang benar bergantung pada diameter pemasangan saluran masuk peralatan, kebutuhan BTU, dan jarak fisik ke katup penutup. Papan nama peralatan atau panduan pemasangan adalah tempat yang paling dapat diandalkan untuk memeriksanya.
Q8. Berapa ukuran konektor gas yang digunakan untuk kompor gas?
Sebagian besar kompor gas dan kompor perumahan menggunakan konektor berdiameter nominal 1/2 inci, biasanya panjangnya antara 24 dan 48 inci, meskipun beberapa model mungkin memerlukan ukuran berbeda seperti yang tercantum dalam manual.
Q9. Berapa ukuran konektor gas yang digunakan untuk pengering gas?
Pengering gas biasanya juga menggunakan konektor berdiameter nominal 1/2 inci, biasanya lebih panjang sekitar 48 hingga 60 inci sehingga pengering dapat ditarik keluar untuk akses dan pembersihan perangkap serat.
